เชลล์แบบรวมของเทอร์มินัลบล็อก

แท่นเชื่อมต่อแบบมีสายล่วงหน้าสำหรับการเชื่อมต่อมอเตอร์ที่ง่ายขึ้น

ตัวเรือนมอเตอร์พร้อมแผงขั้วต่อ กล่องรวมสัญญาณ หรือแผงขั้วต่อที่ติดตั้งมาจากโรงงาน ช่วยให้ไม่ต้องติดตั้งตู้แยกกัน และลดงานเดินสายภาคสนาม ออกแบบมาสำหรับระบบขับเคลื่อนทางอุตสาหกรรม ระบบ HVAC และปั๊มที่ต้องการการเชื่อมต่อไฟฟ้าอย่างรวดเร็วและการเข้าถึงการบำรุงรักษา

IEC 56–160 NEMA 42–210 IP55–IP66 เค้าโครงเทอร์มินัลแบบกำหนดเอง

บูรณาการ เทอร์มินัลบล็อกที่ติดตั้งจากโรงงาน

แผงขั้วต่อจะติดตั้งโดยตรงกับเปลือกตัวเครื่องในระหว่างการประกอบ โดยมีการเดินสายไฟภายในกำหนดเส้นทางล่วงหน้าไปยังสายมอเตอร์ ซึ่งช่วยลดความจำเป็นในการแยกกล่องรวมสัญญาณบนโครงอุปกรณ์

การป้องกัน ช่องแยกที่ปิดสนิท

พื้นที่ทางแยกถูกปะเก็นและปิดผนึกเพื่อป้องกันฝุ่นละอองและความชื้น ระดับ IP55, IP65 และ IP66 นั้นมีให้โดยขึ้นอยู่กับสภาพแวดล้อมของแอปพลิเคชัน

ความยืดหยุ่น การกำหนดค่าเทอร์มินัลหลายรายการ

รองรับสกรูแคลมป์ สปริงเคจ หรือขั้วต่อแบบกดเข้า ขั้วต่อมีตั้งแต่ 3 ถึง 12 ขั้ว พร้อมตัวเลือกสำหรับขั้วต่อสายดินและแถบที่เป็นกลาง

สินค้า ข้อมูลจำเพาะ

ช่วงขนาดเฟรม	IEC 56 – 160 (NEMA 42–210 พร้อมตัวเลือกอะแดปเตอร์)
ประเภทเทอร์มินอลบล็อค	สกรูแคลมป์ สปริงเคจ หรือแบบดันเข้า (ลูกค้าเลือกเอง)
จำนวนเทอร์มินัล	3 – 12 เสา (มีรูปแบบกำหนดเอง)
ความจุเกจลวด	0.5 มม.² – 16 มม.² (ขึ้นอยู่กับประเภทขั้วต่อ)
คะแนนตู้แยก	IP55, IP65 หรือ IP66 (ปะเก็น)
สายไฟภายใน	ต่อสายล่วงหน้าเข้ากับสายมอเตอร์พร้อมฉนวนตามรหัสสี
วัสดุเปลือก	DC01, SPCC หรือ S235JR (ความหนา 1.5 – 4.0 มม.)
การเคลือบพื้นผิว	ซิงค์ฟอสเฟต e-coat (มาตรฐาน); เคลือบผงก็ได้
ความเรียบของหน้าแปลน	≤ 0.06 มม. ต่อ 100 มม

ประเภทเทอร์มินัล สกรู / สปริง / ดันเข้า เสา 3 – 12 การป้องกันทางเข้า IP55 – IP66 การเคลือบผิว อีโค้ท/แป้ง สายไฟ ติดตั้งไว้ล่วงหน้า

ข้อดีทางวิศวกรรมและการติดตั้ง

ลดแรงงานภาคสนาม: เทอร์มินัลบล็อกได้รับการติดตั้งไว้ล่วงหน้าและเดินสายภายในที่โรงงาน ช่วยลดการทำงานไฟฟ้าในไซต์งาน
ประหยัดพื้นที่: ขจัดกล่องรวมสัญญาณที่แยกจากกันซึ่งติดตั้งอยู่บนโครงอุปกรณ์ ช่วยลดพื้นที่โดยรวม
การเข้าถึงบริการ: ฝาครอบทางแยกอยู่ในตำแหน่งเพื่อให้เข้าถึงได้ง่ายในระหว่างการตรวจสอบ การบำรุงรักษา หรือการแยกส่วนใหม่
รูปแบบที่กำหนดเอง: ตำแหน่งขั้วต่อ มุมเข้า และการวางแนวฝาครอบสามารถปรับให้เข้ากับชุดสายไฟของลูกค้าได้

คุณภาพและห่วงโซ่อุปทาน

อัตราผลตอบแทนผ่านครั้งแรก > 98 % ในการวางตำแหน่งขั้วต่อและความต่อเนื่องทางไฟฟ้า (Cpk ≥ 1.67)
ทดสอบความเป็นฉนวนที่ 1500 V AC เป็นเวลา 1 นาทีตาม IEC 60034
ใบรับรองวัสดุ EN 10204 3.1 และรายงานการตรวจสอบขนาดต่อชุด
ระยะเวลาดำเนินการ: 18–22 วันทำการสำหรับการกำหนดค่ามาตรฐาน 28–35 วันสำหรับรูปแบบเทอร์มินัลที่กำหนดเองหรือการจัดอันดับทางเข้าพิเศษ
PPAP ระดับ 3 ใช้งานได้กับยานยนต์และการใช้งานที่มีความน่าเชื่อถือสูง

ใบสมัคร สาขา

มอเตอร์อุตสาหกรรม: ปั๊ม คอมเพรสเซอร์ พัดลม และสายพานลำเลียง — ที่การเชื่อมต่อไฟฟ้าที่รวดเร็วและการเข้าถึงการบำรุงรักษาช่วยลดเวลาหยุดทำงาน
ระบบปรับอากาศ: หน่วยจัดการอากาศ เครื่องทำความเย็น และอุปกรณ์บนหลังคา — ที่ซึ่งมีข้อจำกัดด้านพื้นที่สนับสนุนโซลูชันจุดรวมสัญญาณแบบรวม
น้ำและน้ำเสีย: มอเตอร์แบบจุ่มใต้น้ำและแนวตั้งต้องมีช่องแยกแบบปิดผนึกเพื่อป้องกันความชื้น
การจัดการวัสดุ: เครนเหนือศีรษะ รอก และยานพาหนะนำทางอัตโนมัติ ซึ่งการจัดการสายเคเบิลและการต่อสายอย่างรวดเร็วถือเป็นสิ่งสำคัญ

สำหรับการกำหนดค่าเทอร์มินัลแบบกำหนดเอง Yufeng จัดให้มีการตรวจสอบแผนผังไฟฟ้า ภาพวาดเค้าโครงเทอร์มินัล และการตรวจสอบสายไฟตัวอย่างก่อนการผลิต

การสนับสนุนด้านวิศวกรรม

บ่อยครั้ง ถามคำถาม

มีเทอร์มินัลบล็อกประเภทใดบ้าง?

เรามีขั้วต่อแบบยึดสกรู (มาตรฐาน) ขั้วต่อแบบสปริงเคจสำหรับความต้านทานแรงสั่นสะเทือน และขั้วต่อแบบกดเข้าสำหรับการเดินสายที่รวดเร็ว ทั้งหมดได้รับการจัดอันดับสำหรับการทำงานต่อเนื่องที่กระแสโหลดเต็มของมอเตอร์

สามารถปรับการวางแนวฝาครอบหัวต่อได้หรือไม่?

ใช่. สามารถปรับมุมเข้าของฝาครอบ (ด้านบน ด้านข้าง หรือด้านล่าง) และทิศทางการเปิดให้ตรงกับเส้นทางเข้าสายเคเบิลในอุปกรณ์ของคุณได้ เราจัดเตรียมภาพวาดมิติเพื่อขออนุมัติ

มีระดับการป้องกันทางเข้าอะไรบ้าง?

การกำหนดค่ามาตรฐานคือ IP55 (ป้องกันฝุ่นและกันน้ำ) IP65 (ระบบฉีดน้ำแรงดันต่ำและกันฝุ่น) และ IP66 (ระบบฉีดน้ำแรงดันสูงและกันฝุ่น) มีให้เลือกใช้ในสภาพแวดล้อมที่รุนแรง

สายไฟภายในต่อสายไว้ล่วงหน้ากับสายมอเตอร์หรือไม่

ใช่. เราเดินสายไฟล่วงหน้าของแผงขั้วต่อเข้ากับสายมอเตอร์ที่โรงงาน โดยมีฉนวนตามรหัสสีและขั้วต่อแบบย้ำ ซึ่งจะช่วยลดเวลาในการเดินสายภาคสนามและลดข้อผิดพลาดในการเชื่อมต่อที่อาจเกิดขึ้น

มีการทดสอบทางไฟฟ้าอะไรบ้างกับชุดขั้วต่อ?

แต่ละยูนิตผ่านการทดสอบความเป็นฉนวน (1500 V AC เป็นเวลา 1 นาที) การทดสอบความต้านทานของฉนวน (≥ 50 MΩ ที่ 500 V DC) และการตรวจสอบความต่อเนื่องสำหรับการเชื่อมต่อขั้วต่อทั้งหมด

สำหรับการเขียนแบบเค้าโครงเทอร์มินัล แผนผังไฟฟ้า และคำสั่งซื้อตัวอย่าง โปรดติดต่อทีมวิศวกร Yufeng ข้อเสนอแนะเกี่ยวกับ DFM และการออกแบบทางไฟฟ้าจะมีให้ภายใน 48 ชั่วโมงสำหรับการกำหนดค่าเชลล์แบบรวมใหม่

ที่อยู่อาศัยมอเตอร์มืออาชีพ
โซลูชั่นการผลิต

ประวัติบริษัท

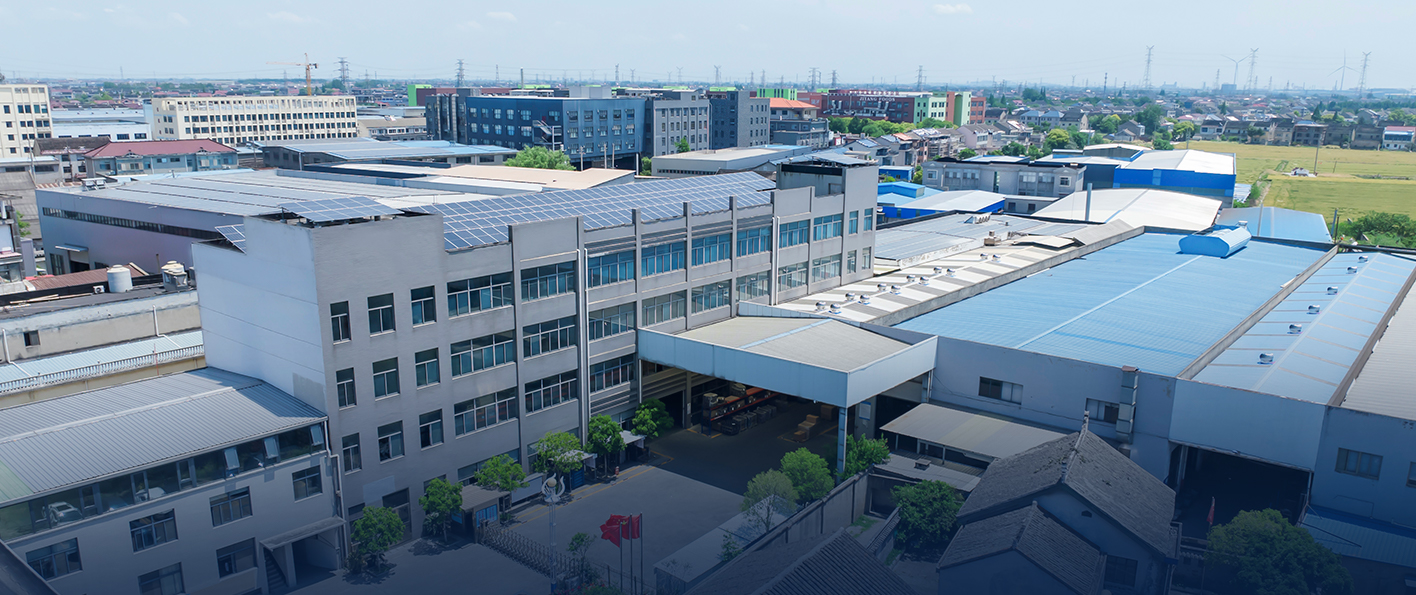

Jiangsu Yufeng Electric Co., Ltd. is a China เชลล์แบบรวมของเทอร์มินัลบล็อก Manufacturers and Custom เชลล์แบบรวมของเทอร์มินัลบล็อก Suppliers. Our products are widely used in household appliances, industrial drives, new energy vehicles, and special equipment.
